2026年10月5日に「J-CIVIL」をver.1.4.1へバージョンアップしました。
今回は、J-CIVILのオプションとしてご提供している図面誤差チェックツール「整合ナビ」を中心に、図面照査・J-LandXMLとの比較・土量計算の機能を強化しています。
あわせて、J-CIVILには航空写真の地図重ねと、座標・線形のKML出力を追加しました。

整合ナビの新機能

整合性チェック

ver1.4.1では、下記の4つの照合から必要なものを選んで実行できるようになりました。

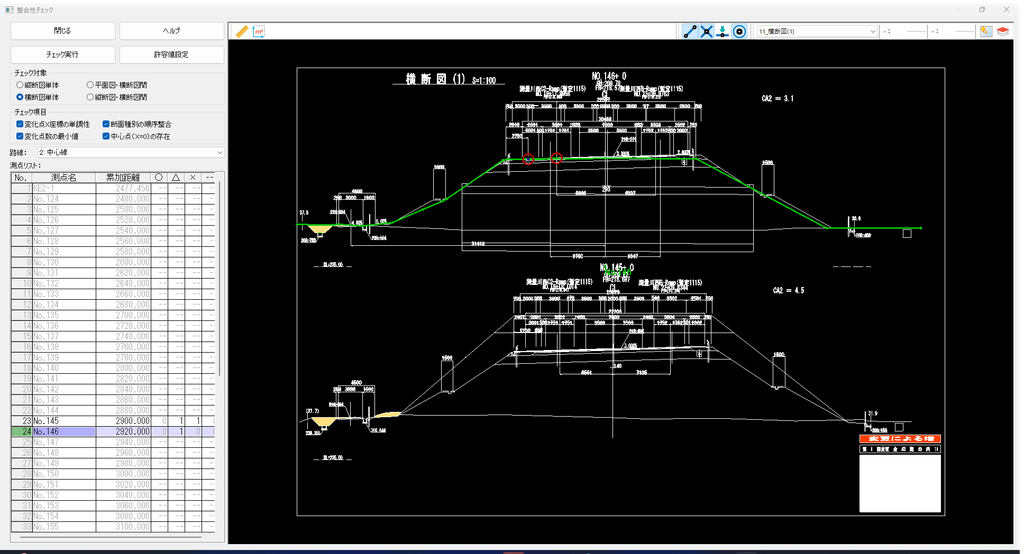

1. 縦断図の中で：縦断表の計画高・地盤高が、図に描かれた線の高さと合っているかを確認します
2. 横断図の中で：変化点の並びや、センター（CL）の点の有無など、横断の形に描き間違いがないかを確認します
3. 平面図と横断図：横断図の変化点の位置が、平面図の線から何mズレているかを数値で示します
4. 縦断図と横断図：同じ測点のGH（地盤高）・FH（計画高）が一致しているかを確認します。「45.32」と「45.320」のような書き方の違いも拾うため、表記揃えの確認も同時に済みます

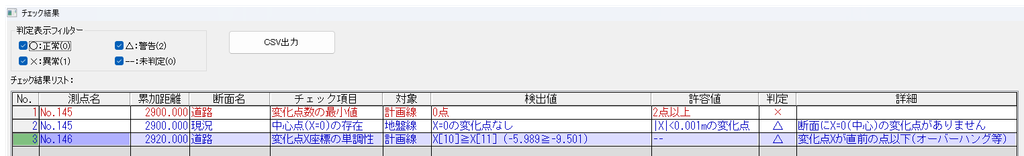

結果は×や△だけに絞り込んで表示でき、判定の理由も一緒に確認できます。

J-LandXMLデータ比較

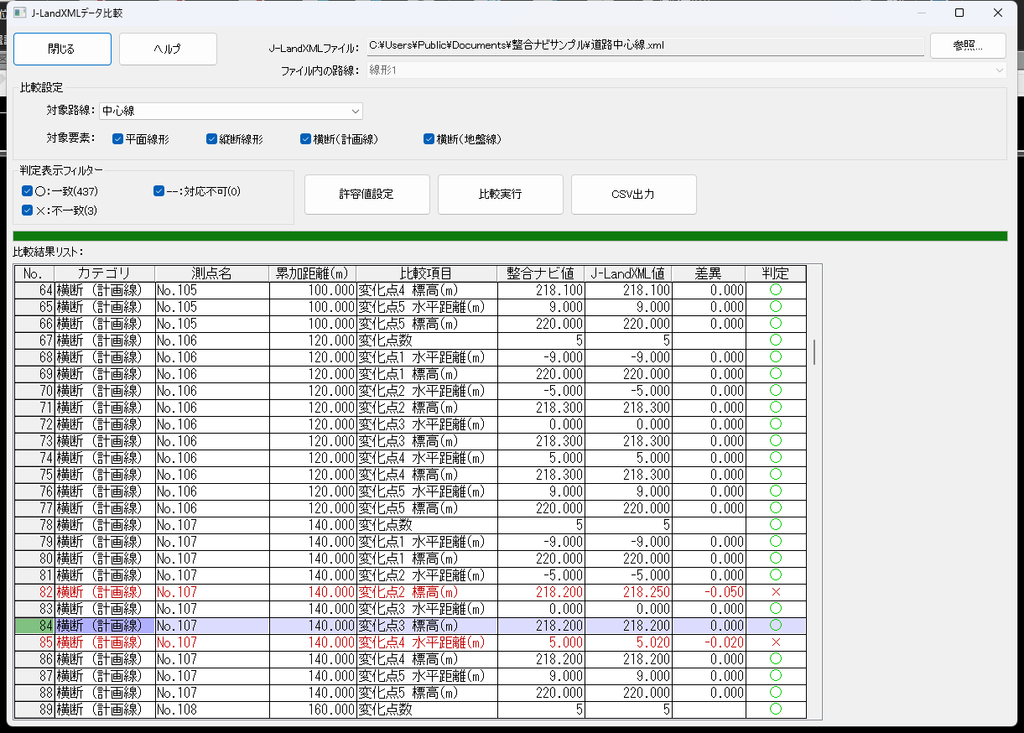

ICT施工用に受け取ったJ-LandXML（3次元設計データ）を、整合ナビに取り込んだ図面の数値と比べられます。
平面線形・縦断線形・横断（計画線／地盤線）を項目ごとに比較し、NGの箇所だけに絞り込んで確認できます。

土量計算

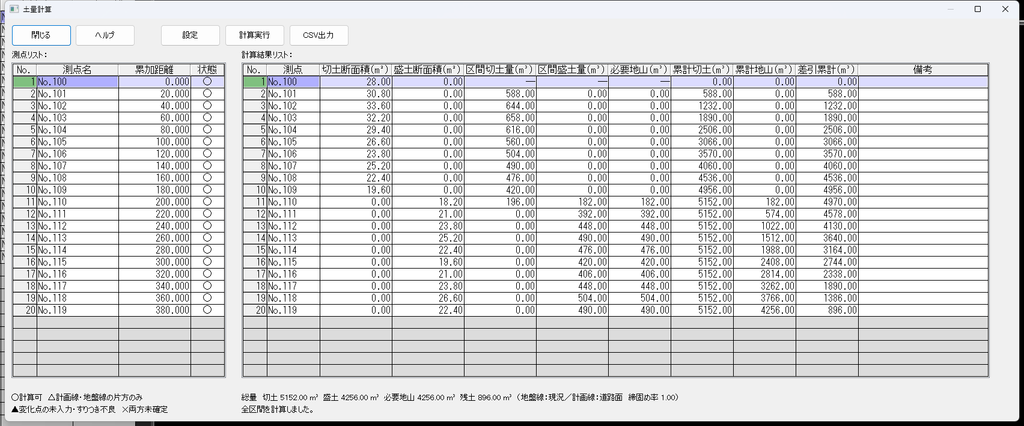

照査のために入力した横断の計画線と地盤線から、切土・盛土の断面積、区間土量、総量を平均断面法で算出します。設計書の土量と照らし合わせるときに使えます。

結果をCSVで保存

整合性チェック・J-LandXML比較・土量計算の結果をCSVファイルで保存できます。Excelでそのまま開けるため、照査の記録や協議資料に活用できます。

詳しい内容は、整合ナビ製品紹介サイトの「ver1.4.1アップデート情報」でご紹介しています。
整合ナビ ver1.4.1アップデート情報を見る

J-CIVILの新機能

地図重ねに「航空写真」を追加

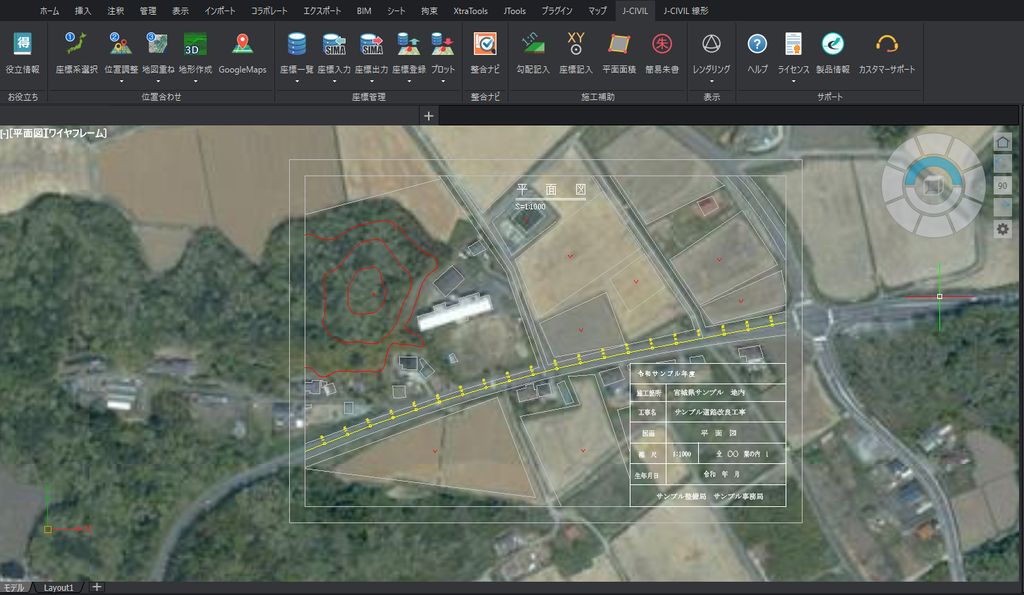

国土地理院の「全国最新写真（シームレス）」を、図面の座標どおりに下に表示できるようになりました。
現地に行く前に、道路や家屋の位置関係を確認できます。

※航空写真はJ-CIVILの画面上に表示するもので、図面には含まれません。ご利用にはインターネット接続が必要です。写真の撮影時期は地域によって異なります。
※当サイトの画像の一部では、国土地理院が提供する地理院タイルを加工して使用しています。

座標・線形のKML出力

座標や作成した線形を、Google Earthで開けるファイル（KML）に出力できるようになりました。
地元説明や発注者協議の場で、図面を読み慣れていない方にも、計画路線がどこを通るのかを航空写真の上で示せます。

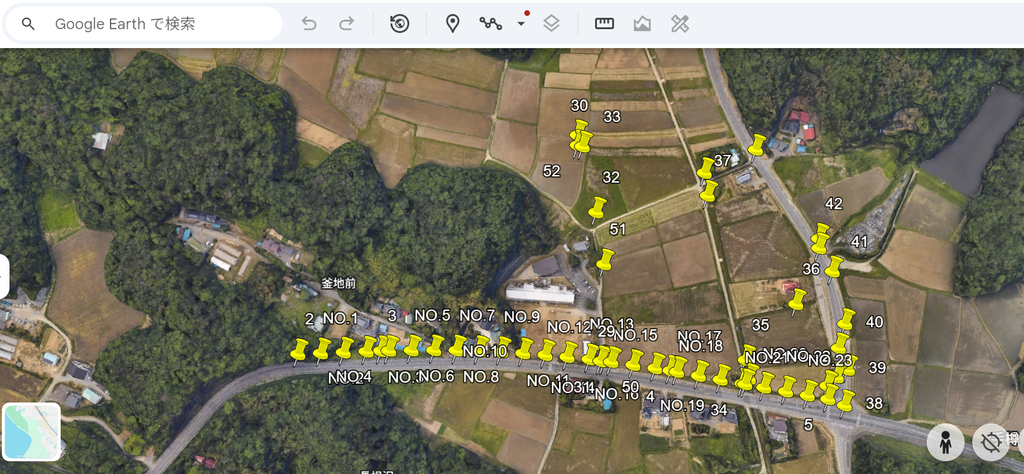

• 座標一覧から選んだ点を出力でき、Google Earth上でピンをクリックすると、点番・座標・標高・備考が表示されます
• 線形は、中心線・IP点・役杭・中間点・幅杭が分かれて入るので、見せたいものだけを表示できます
• 杭をクリックすると、杭の種類に応じて累加距離・座標・杭幅などが表示されます
• 曲線・クロソイドは細かく分割して出力するため、Google Earth上でも滑らかに表示されます
• 複数の路線を1つのファイルにまとめられます
• ブラウザ版のGoogle Earthでも開けるため、J-CIVILをお持ちでない相手にも見てもらえます

©Airbus、Maxar Technologies、Map data ©Google

詳しい内容は、J-CIVILの「Ver.1.4.1 新機能」でご紹介しています。
J-CIVIL ver1.4.1アップデート情報を見る

バージョンアップの方法について

現在ご利用中のお客様には、ver.1.4.1のインストーラーを弊社からご案内いたします。
インストールの際、ご不明点等がございましたらJ-CIVILサポートサイトからお問い合わせください。

体験版・ご購入のご相談について

J-CIVILとJ-CIVIL（整合ナビ付き）のすべての機能を15日間無料でお使いいただける、体験版をご用意しています。
今回のバージョンアップで追加した機能を、すべてお試しいただけます。

すべての機能をお試しいただける体験版・ご購入のご相談はこちら

お電話でのご相談：052-784-4445（受付時間：平日9時～18時）
